Gāzes izlādes caurule (GDT): Darbības princips un svārstību aizsardzības rokasgrāmata

Zibens, pārslēgšanās notikumu un elektrisko traucējumu izraisītās sprieguma svārstības var bojāt jutīgu elektronisko aprīkojumu, ja nav piemērotas aizsardzības. Gāzes izlādes caurules (GDT) ir plaši izmantoti svārstību aizsardzības ierīces, kas izstrādātas, lai droši novirzītu augstas enerģijas pārejošus strāvas daudzumus prom no kritiskajiem apļiem. Šajā rakstā tiek izskaidrots, kas ir gāzes izlādes caurule, kā tā darbojas laikā, kad notiek svārstība, kā tā salīdzina ar MOV un TVS diodi, kur to parasti izmanto, tipiskie bojājumu režīmi, kāpēc bieži apvieno vairākas aizsardzības ierīces un svarīgākie standarti un drošības apsvērumi, kas saistīti ar svārstību aizsardzības projektēšanu.

Katalogs

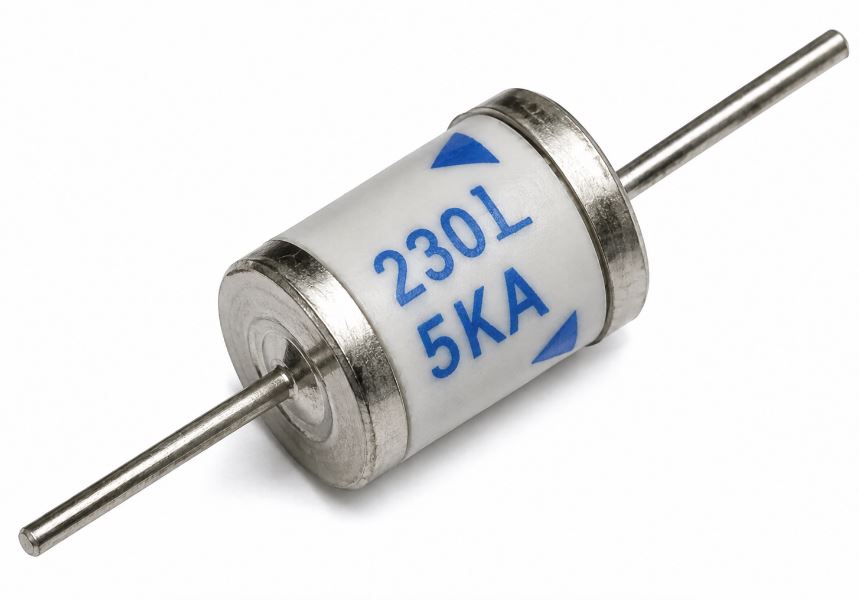

Attēls 1: Gāzes izlādes caurule (GDT)

Kas ir gāzes izlādes caurule (GDT)?

Gāzes izlādes caurule (GDT) ir svārstību aizsardzības ierīce, kas izstrādāta, lai aizsargātu elektronisko aprīkojumu no augstsprieguma pārejošām strāvām, ko izraisa zibens, elektrības līniju traucējumi, elektrostatiskā izlāde un pārslēgšanās svārstības. Tā satur noslēgtu kameru, kas piepildīta ar neaktīvu gāzi, un divus vai vairākus elektrodus, kas atdalīti ar nelielu attālumu. Normālos darba apstākļos gāze caurulē paliek neizturīga, ļaujot GDT uzvesties kā atvērta ķēde ar ļoti augstu izolācijas pretestību.

Tā kā tām ir augsta svārstību strāvas jauda, zema kapacitāte un ilgs kalpošanas laiks, gāzes izlādes caurules plaši izmanto telekomunikāciju sistēmās, datu komunikāciju tīklos, RF aprīkojums, rūpnieciskās kontroles sistēmās un elektrības aizsardzības ķēdēs.

Kā gāzes izlādes caurule darbojas svārstību laikā

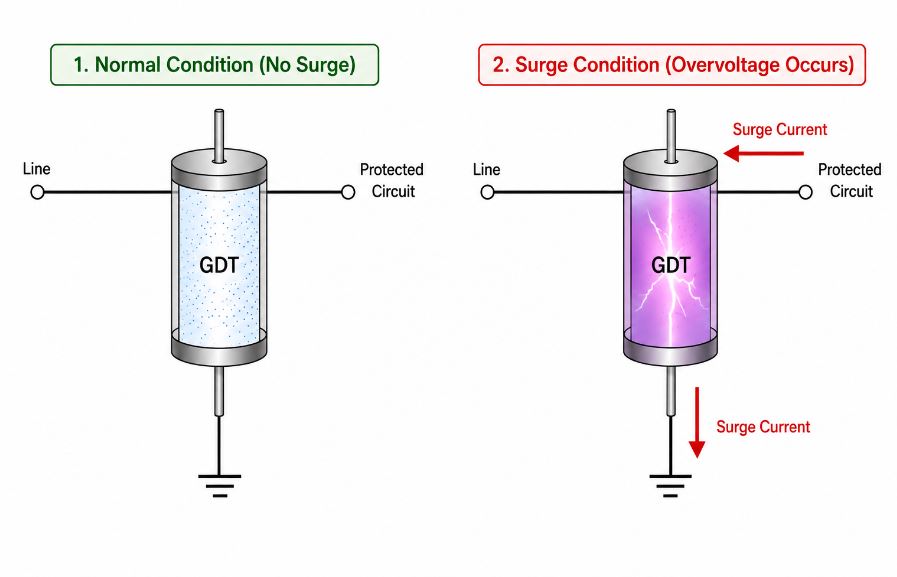

Attēls 2: Gāzes izlādes caurules darbība svārstību laikā

Normāla sprieguma apstākļos gāze gāzes izlādes caurulē paliek elektriski izolēta, un faktiski nav strāvas plūsmas caur ierīci. Aizsargātā ķēde darbojas normāli, jo GDT piedāvā ļoti augstu pretestību un neiejaucas signālu pārsūtīšanā vai jaudas piegādē.

Kad svārstību spriegums pārsniedz noteikto GDT bojājumu spriegumu, elektriskais lauks caurulē kļūst pietiekami spēcīgs, lai ionizētu gāzi. Tas rada plazmas izlādes ceļu, kas ātri samazina ierīces pretestību un ļauj lielām svārstību strāvām plūst caur GDT, nevis caur jutīgu elektronisko aprīkojumu. Kad svārstība ir izkliedēta un spriegums atgriežas normālā līmenī, ionizētā gāze deionizējas, vadītspējas ceļš izzūd un GDT atgriežas savā augstas pretestības stāvoklī.

Gāzes izlādes caurule vs MOV vs TVS diode

Atšķirīgi pārsprieguma aizsardzības ierīces piedāvā atšķirīgas aizsardzības īpašības. Labākais izvēle ir atkarīga no pārsprieguma enerģijas līmeņa, reakcijas ātruma prasībām un aizsargājamās iekārtas veida.

Funkcija	Gāzes izlādes caurule (GDT)	MOV	TVS diodes
Aizsardzības metode	Gāzes ionizācija	Metāla oksīda bloķēšana	Avārijas sadalījums
Reakcijas laiks	Mikrosekundes	Nanosekunde	Pikosekundes līdz nanosekundēm
Pārsprieguma strāvas spēja	Ļoti augsta	Augsta	Mērena
Bloķēšanas spriegums	Augstāks	Mēreni	Zemākais
Kapacitāte	Ļoti zema	Mērena	Zema līdz mērenai
Signāla līnijas saderība	Izcila	Mērena	Laba
Kalpošanas laiks	Ļoti garš	Pasliktinās ar pārspriegumiem	Ierobežots ar pārsprieguma enerģiju
Labākās pielietojumi	Zibens aizsardzība	Strāvas pārsprieguma aizsardzība	Ātra elektroniskā aizsardzība

Katra pārsprieguma aizsardzības tehnoloģija piedāvā atšķirīgas priekšrocības. Gāzes izlādes caurules ir ideālas lielo pārsprieguma strāvu, piemēram, zibens radīto pāreju, apstrādāšanai. MOV parasti tiek izmantoti maiņstrāvas strāvas pārsprieguma aizsardzībai, jo tie nodrošina ātru sprieguma bloķēšanu un labu enerģijas absorbciju. TVS diodes piedāvā ātrāko reakcijas laiku un tiek plaši izmantotas, lai aizsargātu jutīgas pusvadītāju ierīces un sakaru saskarnes no pārejas sprieguma uzplūdēm.

Šīs ierīces nav tieši aizvietojamas. Drīzāk tās tiek izvēlētas, pamatojoties uz nepieciešamo pārsprieguma strāvas spēju, reakcijas ātrumu, bloķēšanas veiktspēju un pielietojuma vidi.

Gāzes izlādes cauruļu izplatītākie pielietojumi

Gāzes izlādes caurules parasti tiek izmantotas sistēmās, kas ir pakļautas zibens trieciens, āra kabeļiem un augstas enerģijas pārsprieguma notikumiem.

Telekomunikāciju iekārtas

Aizsargā tālruņu līnijas, DSL tīklus un telekomunikāciju infrastruktūru no zibens radītiem pārspriegumiem.

Ethernet un datu komunikācijas līnijas

Novērš pārsprieguma bojājumus tīkla iekārtām, slēdžiem, maršrutētājiem un komunikācijas saskarnēm.

RF un antenu sistēmas

Aizsargā antenu piegādes līnijas, radio raidītājus un RF komunikācijas iekārtas no zibens pārspriegumiem.

AC strāvas aizsardzības sistēmas

Tiek izmantotas pārsprieguma aizsardzības ierīcēs (SPD), lai novirzītu augstas enerģijas pārejas spriegumus.

Ražošanas kontroles sistēmas

Aizsargā PLC, sensorus, uzraudzības iekārtas un automātikas sistēmas, kas darbojas grūtos apstākļos.

Atjaunojamās enerģijas sistēmas

Nodrošina pārsprieguma aizsardzību saules invertoriem, vēja turbīnām un āra elektriskajām instalācijām.

Gāzes izlādes cauruļu izplatītākie bojājumu veidi un novēršana

Lai gan Gāzes izlādes caurules ir ļoti uzticamas, atkārtota pārsprieguma iedarbība vai ekstrēmi darba apstākļi var galu galā izraisīt veiktspējas pasliktināšanos.

Problēma	Iespējamā cēlonis	Novēršanas padoms
Pastāvīgs īssavienojums	Smagi pārsprieguma bojājumi	Nekavējoties nomainiet GDT
Atvērta ķēdes kļūme	Iekšējā elektroda bojājums	Pārbaudiet sadalījuma spriegumu un nomainiet, ja nepieciešams
Paaugstināts sadalījuma spriegums	Novecošana vai atkārtoti pārspriegumi	Pārbaudiet darbību, izmantojot pārsprieguma testēšanas iekārtas
Bieža aktivizēšana	Nepareizs sprieguma vērtējums	Izvēlieties augstāku sadalījuma sprieguma GDT
Samazināta aizsardzības veiktspēja	Kalpošanas beigās pasliktināšanās	Pārbaudiet un nomainiet apkalpojot
Fizisks bojājums	Pārmērīga pārsprieguma strāva	Nomainiet un pārbaudiet apkārtējo shēmu

Regulāra pārbaude tiek ieteikta zibenīgiem pakļautajiem vidēs, kur bieži notiek pārsprieguma notikumi. Periodiska testēšana palīdz nodrošināt, ka GDT joprojām var nodrošināt efektīvu aizsardzību un nav pasliktinājusies atkārtotas pārsprieguma iedarbības dēļ.

Kāpēc pārsprieguma aizsardzības shēmas apvieno vairākas aizsardzības ierīces

Neviena pārsprieguma aizsardzības ierīce nesniedz pilnīgu aizsardzību pret visiem pārejas notikumu veidiem. Gāzes izlādes caurules var apstrādāt ļoti lielas pārsprieguma strāvas, bet reaģē lēnāk nekā pusvadītāju balstītas aizsardzības ierīces. TVS diodes reaģē gandrīz nekavējoties, bet nevar absorbēt tādu pašu pārsprieguma enerģiju kā GDT.

Tādēļ daudzas pārsprieguma aizsardzības shēmas izmanto slāņveida aizsardzības pieeju. GDT uzsūc lielāko daļu pārsprieguma enerģijas, savukārt MOV vai TVS diods ierobežo atlikušo spriegumu drošā līmenī jutīgajai elektronikai. Šī kombinācija nodrošina gan augstas enerģijas pārsprieguma aizsardzību, gan ātru sprieguma ierobežošanu.

Izplatīta aizsardzības arhitektūra sastāv no GDT ieejas posmā, kam seko MOV vai TVS diods, kas novietots tuvāk aizsargātajai shēmai. Šis izkārtojums uzlabo sistēmas uzticamību, palielina pārsprieguma aizsardzības veiktspēju un pagarina elektroniskās iekārtas kalpošanas laiku, kas darbojas skarbos elektriskos apstākļos.

Gāzes izlādes cauruļu standarti un drošības apsvērumi

Pareiza GDT izvēle un uzstādīšana jāveic, ievērojot atzītās nozares normas, lai nodrošinātu uzticamu pārsprieguma aizsardzības darbību.

Standarts	Mērķis
IEC 61643	Pārsprieguma aizsardzības ierīču prasības
ITU-T K sērija	Telekomunikāciju pārsprieguma aizsardzība
IEC 61000-4-5	Pārsprieguma izturības testēšana
UL 497	Telekomunikāciju aizsardzības ierīces
IEEE C62 sērija	Pārsprieguma aizsardzības vadlīnijas

Projektējot pārsprieguma aizsardzības shēmas, inženieriem jāņem vērā PCB izolācijas attālumi, zemējuma kvalitāte, pārsprieguma strāvas novērtējumi un iekārtu darba spriegums. Pareiza zemējuma un ierīču koordinācija ir būtiska, jo pat pareizi izvēlēts GDT nevar nodrošināt efektīvu aizsardzību bez zemas pretestības ceļa pārsprieguma strāvas izkliedēšanai.

Atzītu standartu un labu uzstādīšanas praksi ievērošana palīdz maximizēt pārsprieguma aizsardzības efektivitāti, uzlabot sistēmas uzticamību un samazināt ierīču bojājumu risku pārejo pārsprieguma notikumu laikā.

Secinājums

Gāzes izlādes caurules nodrošina efektīvu aizsardzību pret augstas enerģijas pārsprieguma notikumiem, paliekot nevadītspējīgas normālās darbības laikā un ātri radot zemas pretestības izlādes ceļu, kad notiek pārmērīgs spriegums. To augstā pārsprieguma strāvas spēja, zema kapacitāte un ilgs kalpošanas laiks padara tās piemērotas telekomunikāciju iekārtām, datu tīkliem, RF sistēmām, rūpnieciskajām kontrolēm, jaudas aizsardzības ierīcēm un atjaunojamo enerģiju uzstādījumiem. Kaut arī GDT ir izcilas spējas rīkoties ar lielām pārsprieguma strāvām, tās bieži izmanto kopā ar MOV vai TVS diodi, lai sasniegtu gan augstas enerģijas uzsūkšanu, gan ātru sprieguma ierobežošanu. Pareiza ierīču izvēle, zemējums, koordinācija, apkope un atbilstība nozares standartiem ir būtiski, lai nodrošinātu uzticamu ilgtermiņa pārsprieguma aizsardzības veiktspēju.
