ADP1713AUJZ-1.8-R7 ir augstas veiktspējas lineārs sprieguma regulators no uzņēmuma "Analog Devices", kas ir izstrādāts nodrošināt precīzu un efektīvu jaudas pārvaldību maziem elektroniskajiem ierīcēm. Šis kompaktais virsmas līmēšanas ierīces sniedz fiksētu 1,8 V izeju ar jaudu līdz 300 mA, padarot to par ideālu izvēli pazeminātas jaudas un ierobežotas telpas lietojumiem.
Izstrādāts uz avanceras jaudas pārvaldības tehnoloģijas bāzes, regulators risina būtiskus dizaina izaicinājumus, piemēram, jaudas efektivitāti, termisko pārvaldību un ķēžu aizsardzību. Tā sarežģītā arhitektūra iekļauj vairākus iebūvētus drošības līdzekļus, piemēram, pārstrāvas aizsardzību, pārtilpuma aizvēršanu un zemsprieguma bloķēšanu, nodrošinot uzticamu un stabilu darbību grūtiem apstākļiem.
Ierīce darbojas nevainojami plašā temperatūras diapazonā no -40°C līdz 125°C, nodrošinot izcilu veiktspēju rūpnieciskiem, automobiļu un patērētāja elektronikas pielietojumiem. Its iespaidīgais barošanas avota atvairīšanas koeficients (PSRR) 72 dB pie 1 kHz nodrošina minimālu sprieguma troksni un tīru jaudas piegādi, kas ir būtiski jutīgiem elektroniskiem cirkuliem.
Galvenās specifikācijas ietver maksimālo ieejas spriegumu 5,5 V, ļoti zemu nomodu strāvu 70 μA un aktivizēšanas funkciju jaudas pārvaldības elastībai. Kompaktais TSOT-23-5 pakots ļauj efektīvi integrēt to blīvos shēmas risinājumos, vienlaikus ievērojot bezsvina un RoHS prasības.
Galvenās priekšrocības ir tā kompaktāforma dizains, augsta uzticama darbība, pilnīga aizsardzības funkciju klāsts un izcila termiskā veiktspēja. Regulators īpaši piemērots mobilajām ierīcēm, IoT lietojumiem, iebūvētām sistēmām, automobiļu elektronikai un portatīvām patēriņa ierīcēm, kas prasa stabilu 1,8 V jaudas regulāciju.
Saderīgs ar dažādiem līdzīgiem lineārajiem sprieguma regulatoriem, potenciālie ekvivalenti ir ADP1712, LT3008 un MIC5365 sērijas, kas piedāvā līdzīgas veiktspējas īpašības un formu faktorus.
ADP1713AUJZ-1.8-R7 Galvenie tehniskie raksturlielumi
ADP1713AUJZ-1.8-R7 ir lineārs sprieguma regulators, kas darbojas plašā temperatūras diapazonā no -40°C līdz 125°C, nodrošinot stabilu un uzticamu veiktspēju. Tas piedāvā fiksētu 1.8V izlades spriegumu un spēj piegādāt līdz 300mA strāvu. Zema izlaišanas sprieguma dēļ tas ir ļoti efektīvs. Ierīcei ir aizsardzības funkcijas, piemēram, pārstrāvas, pārvirzes un zemās sprieguma slēgšana, kas uzlabo tās drošību un uzticamību. Papildus ir PSRR (barošanas sprieguma atgūšana) 72dB pie 1kHz, kas efektīvi samazina barošanas uztveramo troksni.
ADP1713AUJZ-1.8-R7 Iepakojuma izmērs

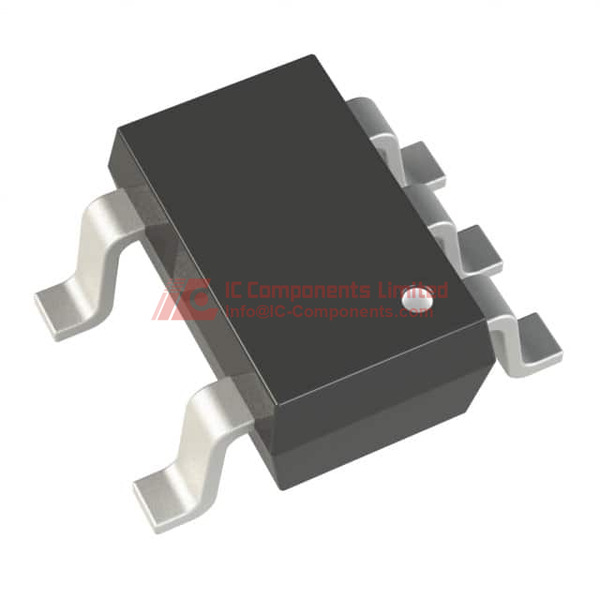

Iepakojuma tips ir Digi-Reel, kas ir piemērots automātiskajai montāžai. Iekapsulējums ir TSOT23-5, kas ir plāns un kompakts, ar TSOT-5 tiešā iepakojuma formu. Piegādātāja iepakojuma forma ir TSOT-5, SOT-23-5 plāns iepakojums, kas piemērots virsmas montāžai, nodrošinot ērtu integrāciju PCB.
ADP1713AUJZ-1.8-R7 Lietojums
Šis sprieguma regulators ir paredzēts plašai pielietošanai, tostarp telekomunikāciju iekārtās, automobiļu sistēmās un patērētāju elektronikas ierīcēs. Efektīva sprieguma regulēšana šajās jomās ir kritiska, tāpēc šis regulators ir ideāli piemērots dažādiem lietojumiem, kur nepieciešama stabila un uzticama barošanas sprieguma nodrošināšana.
ADP1713AUJZ-1.8-R7 Īpašības
Produkam ir plašs darba temperatūras diapazons no -40°C līdz 125°C, pateicoties tam tas darbojas dažādās vidēs. Tam ir fiksēts 1.8V sprieguma izvads, līdz 300mA strāva un zema izlaišanas sprieguma parametrs, kas nodrošina ar enerģiju ekonomisku darbību. Ierīcei ir iebūvētas aizsardzības funkcijas, piemēram, pārstrāvas, pārkaršanas un sprieguma zemās slēgšanas aizsardzība, uzlabojot tās drošību un ilgmūžību. Tāpat ir novērtējams PSRR 72dB pie 1kHz, kas efektīvi samazina barošanas paneļa trokšņa ietekmi.
ADP1713AUJZ-1.8-R7 Kvalitātes un drošības funkcijas
ADP1713AUJZ-1.8-R7 ir atbilstošs RoHS direktīvai, kas apliecina, ka tas ir bez svina un atbilst vides standartiem. Ierīces mitruma jutības līmenis ir MSL 1, kas nozīmē, ka šī produktu grupa ir neierobežotas lietošanas laika ziņā. Iebūvētās drošības funkcijas aizsargā iekārtu pret bojājumiem neparastu darba apstākļu gadījumā, nodrošinot ilgstošu un drošu darbību.
ADP1713AUJZ-1.8-R7 Saderība
Produkts ir paredzēts virsmas montāžas procesiem un ir saderīgs ar standarta SMT tehnoloģijām, kas nodrošina vieglu integrāciju PCB. Tas ir piemērots darbībai ar ieejas spriegumiem līdz pat 5.5V, padarot to ideālu risinājumu dažādām elektronikas ierīcēm.
ADP1713AUJZ-1.8-R7 Bilžu lapas PDF
Lai iegūtu precīzas un pilnīgas tehniskās specifikācijas, lūdzam lejupielādēt oficiālo datplati par ADP1713AUJZ-1.8-R7 mūsu tīmekļa vietnē. Pārliecinieties, ka piekļūstat aktuālajai produkta lapai, lai iegūtu visu nepieciešamo informāciju un lietošanas norādījumus.
