ADM811SARTZ-REEL7 ir jaudas pārvaldības integrēta ķēde (PMIC), ko izstrādājusi uzņēmums Analog Devices, Inc. (ADI), un tā darbojas kā vienkāršs atiestatīšanas/restarta uzraudzības modulis. Šī ierīce ir klasificēta kā PMIC - uzraudzītājs, kas nozīmē, ka tā ir atbildīga par elektroenerģijas avotu uzraudzību un kontroli elektroniskajās sistēmās.
ADM811SARTZ-REEL7 ir ar push-pull, totema kolonnas izvadi, kam ir vismaz 140 milisekunžu atiestatīšanas laika loga režīms. Ierīce monitorē vienu sprieguma ieeju un nodrošina aktīvi zemas līnijas atiestatīšanas signālu, kad uzraudzītais spriegums nokrītas zem 2,93V sliekšņa. Šis atiestatīšanas signāls nodrošina pareizu sistēmas atiestatīšanu, kad ieslēdzas uztvērējs vai notiek sprieguma kritums, novēršot potenciālas kļūmes vai datu zudumu.

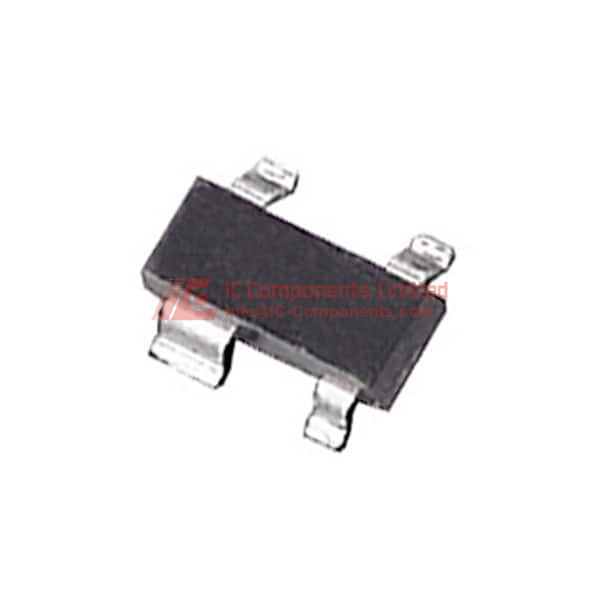

Ierīce ir ietverta kompaktā SOT-143-4 iepakojumā, kas ir paredzēts virsmas montāžai, un darbojas plašā temperatūras diapazonā no -40°C līdz 85°C. Ierīce atbilst RoHS prasībām un ir ar mitruma jutīguma līmeni (MSL) 1, nodrošinot drošu lietošanu ikvienā vidē.
Galvenās iezīmes:
Integrēta ķēde jaudas pārvaldībai un sistēmas atiestatīšanai
Monitorē vienu sprieguma ieeju
Push-pull, totema kolonnas izvada ar aktīvi zemu līniju
2,93V sprieguma slieksnis
Vismaz 140 ms atiestatīšanas laika logs
Plašs darbības temperatūras diapazons (-40°C līdz 85°C)
Atbilst RoHS prasībām un mitruma jutīguma līmenim 1 (MSL1)
Virsmas montāžas iepakojums (SOT-143-4)
ADM811SARTZ-REEL7 ir piemērots dažādām lietojumprogrammām, kur nepieciešama jaudas avota uzraudzība un sistēmas atiestatīšanas funkcionalitāte, piemēram, iekļautajās sistēmās, rūpnieciskajā automatizācijā un patērētāju elektronikas ierīcēs. Tas ir daļa no ADM811 uzraudzības ķēžu sērijas, un iespējams, ka pieejami arī līdzvērtīgi vai alternatīvi modeļi no citiem ražotājiem.
ADM811SARTZ-REEL7 Galvenie tehniskie raksturlielumi
Īpašas tehniskās īpašības ietver vienkāršu atiestatīšanas/ieslēgšanās atiestatīšanas funkciju ar drošu un stabilu signāla kvalitāti, darba sprieguma slieksni 2,93 V, un automātisku reset funkcionalitāti, nodrošinot elektronisko iekārtu aizsardzību pret sprieguma svārstībām.
ADM811SARTZ-REEL7 Iepakojuma izmērs
Iepakojuma izmērs ir SOT23-4, izmantojot Digi-Reel iepakojuma formātu. Piemērots IEC standarta TO-253-4 un TO-253AA korpusa veidiem, ar montāžas veidu virsmas montāža, kas nodrošina ērtu un efektīvu ražošanas procesu.
ADM811SARTZ-REEL7 Lietojums
Šis integrētais ķēdes ir galvenokārt paredzēts kā uzraudzības elements PMIC (elektroniskā barošanas vadības mikroshēma) lietojumos, uzrauga barošanas spriegumu stāvokli, nodrošinot stabilu elektronisko sistēmu darbību ar drošas ieslēgšanās funkciju.
ADM811SARTZ-REEL7 Īpašības
ADM811SARTZ-REEL7 ir aprīkots ar push-pull, totem pole izvadi, kas nodrošina stabilu signāla integritāti. Darba slieksnis ir 2,93 V, un tas monitorē vienu sprieguma līmeni. Ierīcei ir vismaz 140 ms reset laika beigu periods un aktīvs zemas līnijas reset signāls, kas padara to ideāli piemērotu precīzai vadībai jutīgās lietojumprogrammās. Vienkāršā reset un ieslēgšanās reset mehānisms nodrošina aizsardzību pret strāvas nodrošinājuma nestabilitāti daudzām elektroniskajām sastāvdaļām.
ADM811SARTZ-REEL7 Kvalitātes un drošības funkcijas
ADM811SARTZ-REEL7 atbilst RoHS un bez svina standartiem, garantējot vides drošību un kvalitāti. Turklāt ir norādīts, ka MSL (Mitruma jutīguma līmenis) ir 1 (bez ierobežojumiem), kas liecina par augstu uzticamību un izturību dažādos klimatiskajos apstākļos.
ADM811SARTZ-REEL7 Saderība
Virsmas montāžas iespēja (Surface Mount) padara šo komponentu saderīgu ar dažādām automatizētām PCB montāžas tehnoloģijām, tādējādi uzlabojot tās pielāgojamību plašām elektronikas lietojumprogrammām, kur nepieciešami kompakti un efektīvi sprieguma uzraudzības risinājumi.
ADM811SARTZ-REEL7 Bilžu lapas PDF
Mēs aicinām visus mūsu klientus lejupielādēt oficiālo PDF datubildes versiju, kas pieejama mūsu mājaslapā. Šī detalizētā datubilde sniegs visus nepieciešamos tehniskos datus un vadlīnijas efektīvai produkta izmantošanai.
Kvalitātes izplatītājs
IC-Components ir augstas klases ADI (Analog Devices, Inc.) izplatītājs, nodrošinot ar oriģinālajiem un sertificētajiem produktiem, piemēram, ADM811SARTZ-REEL7. Lai saņemtu precīzu konsultāciju un pasūtījumu, lūdzu, sazinieties ar mums caur mūsu mājaslapu, kur kvalitāte satiek izcilību.
