NCP1238BD65R2G ir ļoti universāla darbinieka ārējo pārslēgšanas ķēžu (IC) integrētā shēma, ko ražo ON Semiconductor. Tā ir paredzēta plaša spektra maiņstrāvas (AC) līdz darba strāvas (DC) pārveidošanas lietojumiem, šī jaudas pārvaldības integrētā shēma (PMIC) piedāvā plašu funkciju klāstu, lai risinātu dažādus dizaina izaicinājumus.
Funkcionalitāte un kategorija: NCP1238BD65R2G ir PMIC, kas iedalās kā AC-DC pārveidotājs un ārējās pārslēgšanas iekārtas. Tā izmanto flyback topologiju, lai efektīvi pārveidotu maiņstrāvas ieejas spriegumu uz regulētu darba spriegumu (DC), padarot to piemērotu dažādām jaudas padeves shēmām.
Risināmās dizaina problēmas: Šī integrētā shēma ir izstrādāta, lai varētu darboties ar plašu ievades sprieguma diapazonu no 9.5V līdz 28V, ļaujot to izmantot dažādās lietojumprogrammās. Tā ietver dažādas aizsardzības funkcijas, tai skaitā strāvas limitēšanu, pārslodzes, pārmērīgas temperatūras, pārmērīga sprieguma un īssavienojuma aizsardzību, nodrošinot uzticamu un drošu darbu.
Galvenās specifikācijas: NCP1238BD65R2G darbojas ar slēgšanas biežumu 65 kHz un atbalsta 80% slodzēšanas ciklu. Tam ir izolēts izvads, kas nodrošina elektroinženierisko izolāciju starp ievades un izejas posmiem. Ieslēgšanās spriegums ir 12V, un ierīce ir iepakota kompaktajā 7-SOIC virsmas montāžas kapsulā.
Galvenās priekšrocības: Galvenās priekšrocības ir plašais ievades sprieguma diapazons, spēcīgās aizsardzības funkcijas un flyback topoloģijas priekšrocības, kas ļauj vienkāršu un ekonomisku jaudas padeves shēmas izstrādi. Izolētais izvads papildus uzlabo ierīces daudzpusību un piemērotību dažādām lietojumprogrammām.
Saderība un lietojumi: NCP1238BD65R2G ir saderīgs ar plašu jaudas ārējo elementu klāstu, tostarp patērētāju elektronikas, rūpniecības un sakaru tehnoloģiju lietojumiem. Tas ir piemērots tādām lietojumprogrammām kā adapteri, lādētāji un vispārējas izmantošanas jaudas padeves.
Vienību modeļi: Pieejami vairāki līdzvērtīgi vai alternatīvi modeļi, tostarp NCP1238BD65R2, NCP1238BD75R2 un NCP1238BD85R2. Šie modeļi piedāvā līdzīgas funkcijas un iespējas, bet var atšķirties pēc pārslēgšanas biežuma, slodzēšanas cikla vai iepakojuma veida.
NCP1238BD65R2G Galvenie tehniskie raksturlielumi
Ražotāja daļa numurs: NCP1238BD65R2G. Galvenie tehniskie parametri ietver izmantojamās sprieguma vērtības no 9,5 V līdz 28 V, starta spriegumu 12 V, darbošanās frekvenci līdz 65 kHz, un ciešu aizsardzību pret strāvas limitēšanu, pārslodzi, pārkaršanu, pārspriegumu un īssavienojumiem. NCP1238BD65R2G ir veidots bez iekšējiem slēdžiem, nodrošina drošu darbību sarežģītos apstākļos, un maksimālais darba slodzes cikls ir 80%, optimizējot veiktspēju dažādos slodzes režīmos.
NCP1238BD65R2G Iepakojuma izmērs

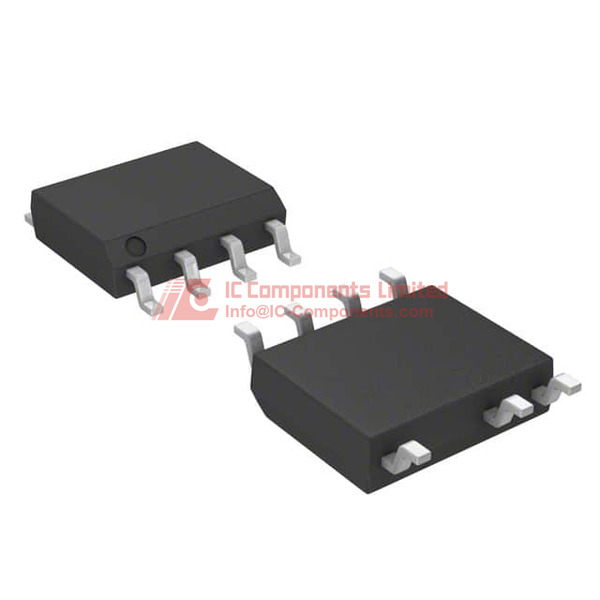

Iepakojuma veids: 7-SOIC. Iepakojums: SOP7. Iepakojuma veids: Griezts lente (CT). Iepriekšēja modeļa korpuss: 8-SOIC (0,154" platums, 3,90 mm), ar 7 kontaktiem. Piegādājošā ierīces iepakojums: 7-SOIC.
NCP1238BD65R2G Lietojums
NCP1238BD65R2G plaši tiek izmantots slēgtu strāvas pārveidotāju barošanas sistēmās ar flyback topoloģiju, padarot to piemērotu risinājumiem, kuros ir nepieciešama efektīva maiņstrāvas (AC) līdz pastāvīgajai sprieguma (DC) pārveide.
NCP1238BD65R2G Īpašības
NCP1238BD65R2G izmanto flyback topoloģijas pārveidotāju ar darbību frekvenci līdz 65 kHz. Tas atbalsta uzņēmības sprieguma diapazonu no 9,5 V līdz 28 V, ar starta spriegumu 12 V. Iebūvēti nav iekšēji slēdži, un tas piedāvā aizsardzību pret strāvas limita pārtraukšanu, pārslodzi, pārkaršanu, pārspriegumu un īssavienojumiem, nodrošinot uzticamu darbību grūtiem apstākļiem. Darbības cikla maksimālā vērtība ir 80%, kas uzlabo veiktspēju dažādos darba apstākļos.
NCP1238BD65R2G Kvalitātes un drošības funkcijas
Šis komponents pilnībā atbilst RoHS standartiem, nodrošinot, ka tas ir bez svina. Tāpat tas ir ar Moisture Sensitivity Level 1 (bezlimita), kas ļauj to izmantot mitruma ietekmētās vidiņās.
NCP1238BD65R2G Saderība
Speciāli pielāgots lietojumiem, kas saistīti ar AC līdz DC pārveidi, izmantojot flyback topoloģiju, nodrošinot lielisku saderību ar dizainiem, kuriem nepieciešami izolēti izvadi un precīza sprieguma regulēšana.
NCP1238BD65R2G Bilžu lapas PDF
Lai iegūtu pilnu un autoritatīvu specifikāciju, lejuplādējiet NCP1238BD65R2G datu lapu PDF mūsu mājaslapā. Šis dokuments sniedz padziļinātu informāciju par produkta darbību un drošības vadlīnijām.
