AVX (KYOCERA AVX) 06033A820FAT2A ir augstas precizitātes keramikas kondensators, kas izstrādāts dažādām elektroniskajām lietojumprogrammas, piedāvājot izsmalcinātu risinājumu jaudas un līnijas kabeļu komponentu tehnoloģijā. Šis kompaktais virsmas montāžas daudzslāņu keramikas kondensators (MLCC) nodrošina izcilas veiktspējas īpašības, kas ir ideāli piemērotas vispārējas elektronikas projektēšanai.
Izstrādāts ar ievērojamu precizitāti, kondensators ir ar 82pF kapacitātes vērtību un ultra stingru ±1% toleranci, kas nodrošina konsekventu un uzticamu elektrisko darbību dažādos vides apstākļos. Tā C0G/NP0 temperatūras koeficients garantē stabilas elektriskās īpašības plašā darba temperatūras diapazonā no -55°C līdz 125°C, padarot to piemērotu prasīgiem elektronikas sistēmu projektēšanas uzdevumiem, kas prasa konsekventu veiktspēju.

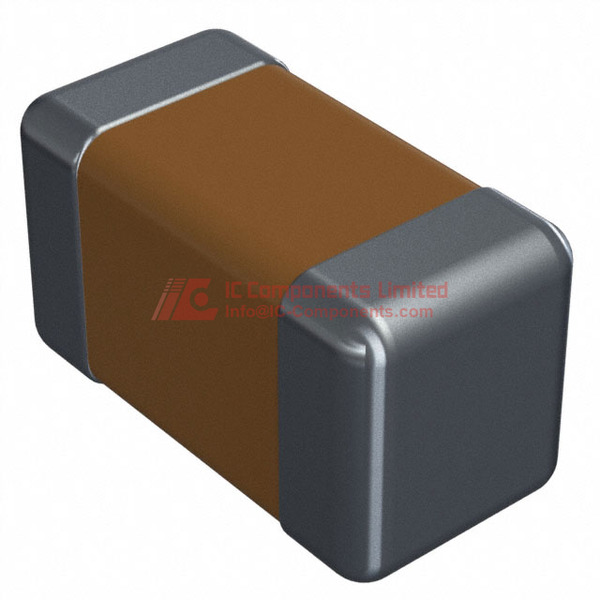

Miniatūrā 0603 (1608 metriķa) korpusa izmērs, kas ir 1,60mm x 0,81mm x 0,90mm, ļauj viegli integrēt to blīvi elektronisko shēmu dizainā, atbalstot mūsdienu kompakto elektronikas ražošanu. Kondensators ir paredzēts darbībai ar spriegumu līdz 25V, nodrošinot drošu sprieguma vadību, vienlaikus saglabājot augstu signāla kvalitāti un minimālas signāla izkropļojumus.
Galvenās priekšrocības ietver tā bez svina un RoHS atbilstību būvniecībai, kas atbilst mūsdienu vides un normatīvo standartu prasībām. Virsmas montāžas veids atvieglo ērti piestiprināšanu uz PCB, bet tape & reel iepakojums nodrošina ērtu un standartizētu apstrādi ražošanas laikā.
Tipiskas lietojuma jomas ietver vispārējo elektronikas ķēžu, tostarp telekomunikāciju, patērētāju elektronikas, automobiļu sistēmu un rūpniecības vadības iekārtu izmantošanu. Precizitāte, stingra forma un neliels izmērs padara šo kondensatoru īpaši vērtīgu lietojumprogrammās, kur nepieciešama augsta frekvence un minimālas parasitārās ietekmes.
Lai arī tieši ekvivalenti modeļi var atšķirties, līdzīgi keramikas kondensatori no ražotājiem kā Murata, TDK un Samsung Electro-Mechanics bieži piedāvā līdzīgas specifikācijas 0603 korpusa izmēram ar līdzīgām C0G/NP0 raksturlielumiem.
Šis kondensators ir izcils risinājums inženieriem, kuri meklē uzticamus, augstas veiktspējas pasīvos elementus ar stingru toleranci un temperatūras stabilitāti dažādās elektronikas projektēšanas jomās.
06033A820FAT2A Galvenie tehniskie raksturlielumi
Kapacitāte: 82pF
Sprieguma nomināls: 25V
Tolerances: ±1%
06033A820FAT2A Iepakojuma izmērs
Iepakojuma veids attiecas uz 8139 lentes un ruļļa (TR) iepakojumu, kas ir nozares standarts automatizētai ražošanai. Korpuss / korpuss atbilst 0603 (1608 metriskais) formātam, kas ir piemērots virsmas monolītes tehnoloģijai (SMT), ar izmēru 0,063 collu garumā un 0,032 collu platumā (1,60 mm x 0,81 mm). Maksimālais profila biezums sasniedz 0,035 collas (0,90 mm), nodrošinot kompakti iekļaušanos augstas blīvuma PCB. Šo detaļu piegādā ruļļos, lai veicinātu automātisku uzstādīšanu. Kontaktligzdu konfigurācija nav piemērojama, jo tas ir mikroshēmu kondensators, taču metalizētās termināles ir izstrādātas optimālai lodēšanai un drošai reflows darbībai. Iepakojums ar lentu nodrošina arī pamatvērtības vidi un mehāniskās aizsardzības iespējas transportēšanas laikā.
06033A820FAT2A Lietojums
06033A820FAT2A MLCC ir iecienīts risinājums vispārējas pielietošanas gadījumos, plaši izmantots elektroniskajās shēmās filtru, pārejas, sakaru un decoupling lietojumiem. Tā stabilitāte, zema zaudējumu pakāpe un uzticamība padara to par ideālu signāla un jaudas līnijas kondicionēšanai patērētāju elektronikas, datoru ierīču, rūpniecības vadības, sakaru tehnoloģiju un automatizēto sistēmu jomās.
06033A820FAT2A Īpašības
Šis AVX (KYOCERA AVX) 82pF keramikas kondensators izmanto augstas kvalitātes C0G/NP0 temperatūras koeficienta diēlekta materiālu, nodrošinot minimālas kapacitātes svārstības plašā temperatūras diapazonā no -55°C līdz 125°C. Ierīce ir izstrādāta stingrai tolerances kontrolei (±1%), sniedzot konsekventu veiktspēju precīzās analogo un RF shēmās. Tās zema dissipation factor un augsta izolācijas pretestība sniedz būtiskas priekšrocības augstas frekvences darbībā un zema trokšņa vidē. Virsmas montāžas konfigurācija veicina kompaktu, robustu salikumu un ir saderīga ar mūsdienu pick-and-place iekārtām. Kondensators atbilst RoHS standartiem, ir pilnībā bez svina un atbilst ekoloģisku risinājumu prasībām.
06033A820FAT2A Kvalitātes un drošības funkcijas
Šis modelis ir saskaņots ar RoHS standartiem, apliecinot, ka tas ir bez bīstamajām vielām, piemēram, svina, un atbilst starptautiskajiem drošības un vides vadlīnijām. Komponents ir ar neierobežotu MSL (Mitrumu Sensitīvības Līmenis), kas palielina tā izturību pret mitruma ietekmi uz uzticamību noliktavā un montāžas procesā. AVX (KYOCERA AVX) nodrošinātā regulatīvā apzīmēšana un traseybība garantē komponentu autentiskumu un kvalitātes pārvaldības atbilstību.
06033A820FAT2A Saderība
06033A820FAT2A ir izstrādāts universālai saderībai ar nozares standarta 0603 (1608 metriskais) virsmas montāžas spriežņu lentām, padarot to piemērotu gandrīz visiem mūsdienu SMT montāžas procesiem un atbalstot lielāko daļu reflows lodēšanas profilu. Tā elektriskās un mehāniskās īpašības ļauj bez problēmām izmantot gan vecās, gan jaunās elektronikas sistēmās.
06033A820FAT2A Bilžu lapas PDF
Visuprecīzākās un jaunākās tehniskās detaļas par 06033A820FAT2A var iegūt lejupielādējot oficiālo datņu lapu mūsu mājaslapā. Datņu lapa sniedz pilnu parametru kopumu, lietošanas ieteikumus un drošības atbilstību, ļaujot pieņemt izsvērtus inženiertehniskus lēmumus.
