EL5228IL-T7 ir Intersil ražots video pastiprinātāja integrēts esošu (IC), paredzēts izmantošanai TFT-LCD (plānas plēves tranzistoru šķidro kristālu displeja) panelu lietojumprogrammās. Šis daudzfunkcionālais IC darbojas kā gamma aizsardzības bufferis un VCOM (Vertikāla Kopējā) vadītājs, risinot specifiskās izaicinājumus, kas saistīti ar šo displeju tehnoloģiju vadību.
EL5228IL-T7 raksturo -3 dB joslas platums 12 MHz, ļaujot tam tikt galā ar mūsdienu TFT-LCD panelu augstas frekvences prasībām. Ar plašu barošanas sprieguma diapazonu no 4,5V līdz 18V, šis IC viegli integrējas dažādās displeja sistēmās. Ierīce nodrošina 10 V/s pārslēgšanas ātrumu, kas garantē gludu un reaģējošu video veiktspēju.
Viens no galvenajiem EL5228IL-T7 priekšrocību aspektiem ir tā dubultā shēmas dizains, kas ļauj vienlaikus vadīt divus atsevišķus TFT-LCD panelus. Šī funkcionalitāte palielina IC daudzpusību, padarot to piemērotu lietojumiem ar vairāku displeju vadību, piemēram, daudzskatu vai dubultdispleju konfigurācijās.

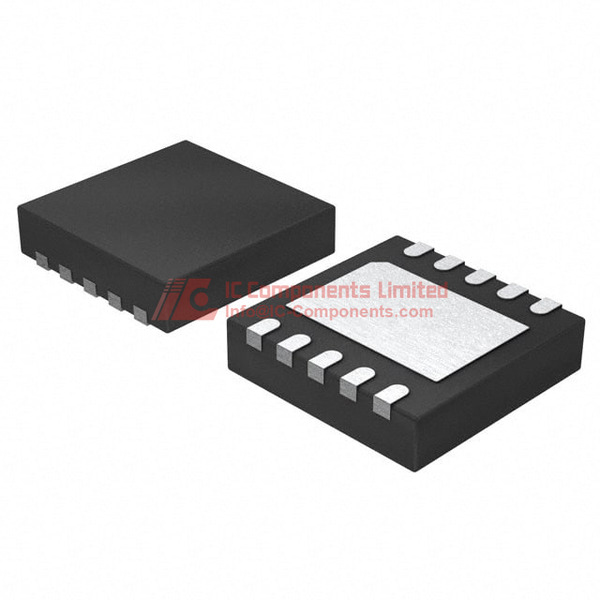

EL5228IL-T7 ir iepakots kompaktā 10-DFN (3x3) virsmas montējamā iepakojumā, kas palīdz samazināt shēmas platei nepieciešamo vietu un atvieglo efektīvu integrāciju ierobežota izmēra displeju sistēmās. Šo IC iespējams iegādāties arī Tape & Reel (TR) iepakojumā, kas veicina automatizētu ražošanu un lielapjoma produkciju.
Runājot par saderību, EL5228IL-T7 ir nesaderīgs ar RoHS standartiem, tas nozīmē, ka tas satur svinu. Tas var būt svarīgi dažās lietojumprogrammās vai reģionos ar stingriem vides noteikumiem. Tomēr jāpiebilst, ka Intersil piedāvā RoHS atbilstīgus alternatīvus modeļus vai variācijas no EL5228 sērijas.
Galvenās lietošanas jomas EL5228IL-T7 ir TFT-LCD paneļi, kur to var izmantot kā gamma bufferi un VCOM vadītāju. Šīs funkcijas ir būtiskas, lai nodrošinātu precīzu krāsu atveidi un pareizu sprieguma vadību displejā, kas veicina kopējo attēla kvalitāti un veiktspēju.
Lai gan EL5228IL-T7 ir konkrēts modelis EL5228 sērijā, Intersil var piedāvāt līdzvērtīgus vai alternatīvus modeļus ar līdzīgām specifikācijām un funkcijām. Ir ieteicams konsultēties ar ražotāja produktu portfeli vai sadarboties ar autorizētu izplatītāju, lai izpētītu pieejamos alternatīvus risinājumus, kas labāk atbilst jūsu specifiskajām dizaina prasībām.
EL5228IL-T7 Galvenie tehniskie raksturlielumi
EL5228IL-T7 galvenās tehniskās īpašības
Integrētā shēma tips: Lineārs — pastiprinātāji — video pastiprinātāji un moduli
Spriegums — barošanas, vienfāzes/divu fāžu (±): 4,5 V ~ 18 V
Slīdes ātrums: 10 V/s
EL5228IL-T7 Iepakojuma izmērs
IEpakojuma izmērs: 10-DFN (3x3)
Materiāls: Tape & Reel (TR)
Konfigurācija: virsbūves montāža, 10-VFDFN ar izvirzītu paliktni
EL5228IL-T7 Lietojums
Paredzēts lietošanai TFT-LCD panelos, īpaši kā Gamma buferis un VCOM vadītājs
EL5228IL-T7 Īpašības
EL5228IL-T7 ir specializēts video pastiprinātājs, kas atbalsta divas atsevišķas ķēdes. Šis pastiprinātājs izceļas ar iespaidīgu slīdes ātrumu 10 V/μs, padarot to piemērotu augstas ātrdarbības video lietojumiem. Katrs kanāls var nodrošināt 120 mA izeju, nodrošinot stabilu darbības sniegumu. Pastiprinātājs darbojas ar minimālo barošanas strāvu tikai 3,5 mA, kas padara to energoefikbentu. Plašais barošanas sprieguma diapazons no 4,5 V līdz 18 V nodrošina daudzpusību dažādās elektroniskās konfigurācijās. -3 dB joslas platums ir 12 MHz, kas norāda uz labu frekvenču reakciju video signāla pastiprināšanai.
EL5228IL-T7 Kvalitātes un drošības funkcijas
Šis ierīces ir ar Mitruma jutības līmeni (MSL) 3, kas ļauj tai izturēt mitruma iedarbību līdz 168 stundām bez darbības režīma pasliktināšanās. Taču, ņemot vērā, ka tā neatbilst RoHS standartiem, tajā ir lods.
EL5228IL-T7 Saderība
Šis produkts ir izstrādāts, lai integrētos vienmērīgi sistēmās, kas prasa video pastiprinājumu TFT-LCD paneliem, ar īpašu saderību Gamma bufera un VCOM vadītāja lietojumiem.
EL5228IL-T7 Bilžu lapas PDF
Lai iegūtu visprecīzāko un pilnīgāko informāciju par EL5228IL-T7, lūdzu, lejupielādējiet datnesi no mūsu tīmekļa vietnes. Šis uzticams avots satur visu būtisko informāciju par specifikācijām un darbību.
