LAPIS Semiconductor BA5814FM-E2 ir sarežģīts pustilta integrēts darba kārbas vadītājs, speciāli izstrādāts DC motora vadībai un plaša lietojuma induktīvu slodžu aplikācijām. Šis uzlabotais PMIC (Power Management Integrated Circuit) nodrošina plašas motora vadības iespējas ar stabilu sniegumu plašā darba temperatūras diapazonā no -40°C līdz 85°C.
Izstrādāts ar bipolāro tehnoloģiju, ierīce nodrošina daudzpusīgu pustilta (10) vadītāja shēmu, kas efektīvi pārvalda DC motora darbību. Tā atbalsta strāvas sprieguma diapazonu no 4.3V līdz 13.2V un var pārvaldīt slodzes spriegumu līdz 6V, padarot to piemērotu dažādām automobiļu, rūpniecības un patērētāju elektronikas lietojumprogrammām.
Galvenās dizaina iezīmes ietver integrētas defektu aizsardzības mehānismus, tādus kā pārkaršanas aizsardzība un zemsprieguma bloķēšana (UVLO), kas uzlabo shēmas uzticamību un novērš potenciālas bojājumu riskus. Loģikas interfeiss ļauj vienkārši integrēt ar mikroizstrādājumu vadības sistēmām, nodrošinot elastīgas motora vadības stratēģijas.
Shēma ir iepakota kompakta 28-HSOP-M virsmas uzstādīšanas formātā, kurā ir divi siltuma atbalsta punkti, lai uzlabotu termālo pārvaldību. Šis dizains samazina plates platības prasības, vienlaikus nodrošinot optimālas siltuma īpašības. Turklāt sastāvs ir bez svina un atbilst RoHS standartiem, tādējādi ievērojot mūsdienu vides un regulējošo prasību standartus.
Vienādi vai alternatīvi modeļi tajā pašā produktu ģimenē varētu ietvert līdzīgus LAPIS Semiconductor vai citu ražotāju pustilta motora vadītājus, piemēram, BA5813, BA5815 vai līdzīgus bipolārus motora vadītāju IC ar līdzīgiem sprieguma un strāvas parametriem.
Galvenās piemērošanas jomas ir robotika, automobiļu sistēmas, patēriņa elektronika, rūpniecības iekārtas un precīzās kustību vadības sistēmas, kur ir nepieciešami efektīvi un kompakti motora vadības risinājumi.
BA5814FM-E2 mitruma jutības līmenis 1 norāda uz neierobežotu darbības ilgumu uz grīdas, nodrošinot papildu uzticamību un ērtu apstrādi ražošanas un ieviešanas procesā.
BA5814FM-E2 Galvenie tehniskie raksturlielumi
Galvenās tehniskās īpašības ietver sprieguma darbības diapazonu no 4,3 V līdz 13,2 V, load spriegumu 6 V, kā arī aizsardzību pret pārkaršanu un sprieguma zemāku līmeni (UVLO). Šis half-bridge dynama ir izstrādāta, lai nodrošinātu drošu un efektīvu vadību ar plašu atbalstu dažādām digitālajām sistēmām un ir piemērota gan mašīnām, gan automobiļu elektronikai.
BA5814FM-E2 Iepakojuma izmērs

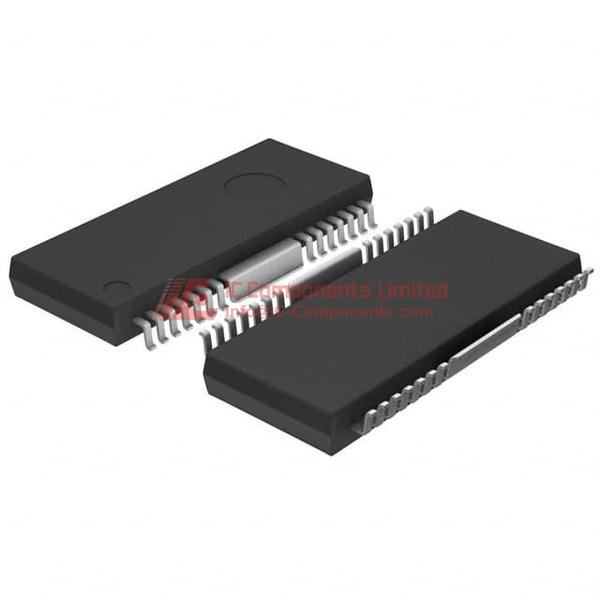

Izstrādāts HSOP (28-Pin) iepakojuma formātā ar izmēru 28-SOP (0,295 collas, 7,50 mm platums), papildus ir divas siltuma plastmasas plāksnes. Pin konfigurācija ir virsmas montāža ar termiskām aizsardzības funkcijām, tostarp pārkaršanas aizsardzību.
BA5814FM-E2 Lietojums
Piemērots DC motoru vadībai un plašam lietojumam ar induktīviem slodzēm; ideāli piemērots dažādiem rūpniecības, automobiļu un mājas elektronikas projektiem.
BA5814FM-E2 Īpašības
BA5814FM-E2 ir LAPIS Semiconductor izstrādāts daļēji tilts (half-bridge) vadītājs, kas nodrošina atbalstu līdzsvarotu slodzes vadībā, ar iebūvētām aizsardzības funkcijām pret pārkaršanu un sprieguma pārtraukumiem. Tas atbalsta plašu sprieguma diapazonu un ir veidots saskaņā ar modernām tehnoloģijām, nodrošinot uzticamību un vieglu saskarni ar digitālajām sistēmām.
BA5814FM-E2 Kvalitātes un drošības funkcijas
Atbilst RoHS standartiem, neizmanto svinu un ir saskaņā ar ierobežojumiem attiecībā uz bīstamajiem ķīmiskajiem savienojumiem. MSL klase ir 1, kas nozīmē bez ierobežojumiem mitruma iedarbībā ar standarta telpas apstākļiem.
BA5814FM-E2 Saderība
Īpaši paredzēts lietojumiem ar DC motoriem, ir ideāls ikdienas rūpnieciskajiem un automobiļu risinājumiem, kur nepieciešama droša un efektīva induktīvās slodzes vadība.
BA5814FM-E2 Bilžu lapas PDF
Mūsu mājaslapa nodrošina autoritatīvu informāciju par BA5814FM-E2 datplati. Iesakām lejupielādēt datplati tieši no šīs lapas, lai saņemtu precīzus un pilnas specifikācijas.
