TPS7A5201RPST ir augstas veiktspējas lineārs sprieguma regulators, ko izstrādājusi Texas Instruments, lai nodrošinātu precīzu un efektīvu enerģijas pārvaldību kompaktiem elektronikas iekārtu risinājumiem. Šī uzlabotā integrētā shēma piedāvā regulējamu pozitīva izvadvadāma sprieguma regulēšanu ar izcilām veiktspējas īpašībām, kas piemērotas prasīgiem elektronikas pielietojumiem.
Ar modernu 12-VQFN-HR iepakojuma konstrukciju, kuras izmērs ir 2,2x2,5 mm, ierīce nodrošina ievērojamas enerģijas pārvaldības iespējas plašā darba temperatūras diapazonā no -40°C līdz 125°C. Regulators var nodrošināt regulējamu izvades spriegumu no 0,8 V līdz 5,15 V ar jaudīgu 2 A strāvas ģenerāciju, padarot to par ideālu izvēli stabilai un elastīgai barošanai.
Galvenās inženiertehniskās inovācijas ietver vairākus aizsardzības mehānismus, piemēram, pārstrāvas aizsardzību, pārkarsēšanas drošības funkcijas un sprieguma kritiena aizslēgšanu, kas nodrošina uzticamu darbību dažādos darba apstākļos. Ierīce iekļauj arī uzlabotas vadības funkcijas, piemēram, aktivizācijas iespēju, signālu “power good” un maigas ierosmes funkcijas, kas uzlabo sistēmas kopējo veiktspēju un aizsardzību.
Ar iespaidīgi zemu sprieguma krituma līmeni — 0,225 V pie 2 A — un barošanas pamešanas attiecību no 44 dB līdz 50 dB frekvenču diapazonā no 10 kHz līdz 500 kHz, šis lineārais regulators demonstrē izcilu elektrisko veiktspēju. Tā virsmas montāžas dizains un kompaktais formfaktors padara to īpaši piemērotu elektroniskajām iekārtām ar ierobežotu vietu, kurām nepieciešama precīza sprieguma regulēšana.
Iespējamās pielietošanas jomas ir portatīvie elektronikas risinājumi, automobiļu sistēmas, rūpnieciskas vadības iekārtas, telekomunikāciju infrastruktūra un iestrādātas skaitļošanas platformas, kur stabila un efektīva enerģijas pārvaldība ir kritiski svarīga. Zemā klusuma strāva — 4 mA — vēl vairāk uzlabo tā energoefektivitātes raksturlielus.
Lai arī šis konkrētais modelis nodrošina unikālas īpašības, alternatīvi vai līdzīgi modeļi Texas Instruments produkcijas klāstā var ietvert TPS7A4901, TPS7A5000 un TPS7A4901, kuriem ir līdzīgas arhitektūras prasības, bet dažādas veiktspējas specifikācijas.
TPS7A5201RPST ir daudzsološa risinājuma iespēja inženieriem, kas meklē uzticamu, elastīgu un kompakto lineāro sprieguma regulatoru ar pilnu iebūvētu aizsardzības funkcionalitāti.
TPS7A5201RPST Galvenie tehniskie raksturlielumi
Šis produkts ir augsti integrēts lineārs regulatora modulis, spējīgs nodrošināt 2A izejas strāvu. Tam ir regulējama izeja no 0,8V līdz 5,15V ar maksimālo ieejas spriegumu 6,5V. Izceļas ar izcilu barošanas barjeru (PSRR) no 44 dB līdz 50 dB starp 10 kHz un 500 kHz un zemu izlādes spriegumu 0,225V pilnā slodzē. Iekļauj aktivizēšanas, barošanas statusa indikatoru un soft start funkcijas sistēmas labākai vadībai.

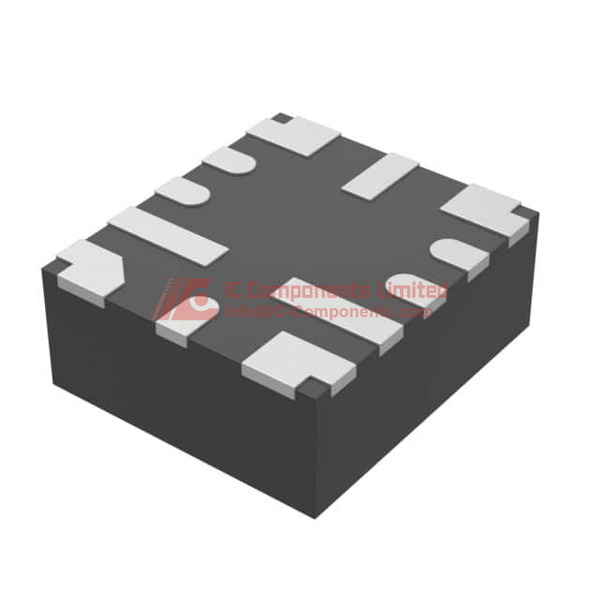

TPS7A5201RPST Iepakojuma izmērs
Type 12-VQFN-HR (2,2x2,5). Materiāls – pusvadītājs. Izmērs – 12-VFQFN. Pin konfigurācija – virsmas montāža. Termiskās īpašības – darbības temperatūra no -40°C līdz 125°C (TJ). Elektriskās īpašības – spriegums ieejā (maksimāli) 6,5V, izejas spriegums (maksimāli) 5,15V, izejas strāva 2A.
TPS7A5201RPST Lietojums
Šis produkts tiek izmantots dažādās jomās, kur nepieciešama stabila un regulējama barošanas avota. To var integrēt patērētāju elektronikas līdzekļos, telekomunikāciju sistēmās un rūpniecības iekārtās.
TPS7A5201RPST Īpašības
TPS7A5201RPST ir ļoti integrēts lineārs regulators, kas nodrošina līdz 2A izejas strāvu. Piedāvā regulējamu izeju no 0,8V līdz 5,15V ar maksimālo ieejas spriegumu 6,5V. Aprīkots ar izcilu barošanas barjeras rādītāju (PSRR) no 44 dB līdz 50 dB starp 10 kHz un 500 kHz un zemu izlādes spriegumu 0,225V pilnā slodzē. Iekļauj aktivizēšanas, barošanas statusa indikatoru un soft start funkcijas, kas uzlabo sistēmas vadību.
TPS7A5201RPST Kvalitātes un drošības funkcijas
Ierīce ir aprīkota ar vairākām aizsardzības funkcijām, tostarp pārstrāvas aizsardzību, pārkaršanas aizsardzību un zemsprieguma bloķēšanu (UVLO), nodrošinot drošu un uzticamu darbību dažādos darba apstākļos.
TPS7A5201RPST Saderība
Regulators ir saderīgs ar plašu lietojumu klāstu, kas prasa augstas efektivitātes un precīzas sprieguma regulēšanas iespējas kompaktā 12-VQFN-HR (2,2x2,5) korpusā.
TPS7A5201RPST Bilžu lapas PDF
Mūsu mājaslapā ir pieejams visautentiskākais un jaunākais datasheets TPS7A5201RPST. Ieteicams to lejupielādēt no šīs lapas, lai iegūtu visa nepieciešamā informācija jūsu pielietojumam.
Kvalitātes izplatītājs
IC-Components ir augstas klases Texas Instruments izplatītājs, kas nodrošina oriģinālas un kvalitatīvas sastāvdaļas, piemēram, TPS7A5201RPST. Lai nodrošinātu jūsu projekta panākumus, pieprasiet cenu piedāvājumu tieši mūsu mājaslapā, kur uzticamība satiekas ar konkurētspējīgām cenām.
