Sharp Microelectronics PQ1K333M2ZP ir lineārs sprieguma regulators (IC), kas nodrošina fiksētu pozitīvu 3,3 V izejas spriegumu ar jaudu līdz 300 mA. Šis PMIC (jaudas pārvaldības IC) ir paredzēts virsmas montāžas lietojumiem, ietverts kompakta SOT-23L-6 iepakojumā un darbojas plašā darba temperatūras diapazonā no -30°C līdz 80°C.
Kā lineārs sprieguma regulators, PQ1K333M2ZP spēj pārveidot augstāku ieejas spriegumu (līdz 9V) stabilā 3,3V izejā, padarot to piemērotu dažādiem barošanas avotu risinājumiem. Iekārtai ir būtiskas aizsardzības funkcijas, tostarp pārstrāvas un pārtemperatūras aizsardzība, lai nodrošinātu uzticamu un drošu darbību.
Viena no galvenajām dizaina izaicinājumiem, ko risina PQ1K333M2ZP, ir kompakta, efektīva un izturīga jaudas pārvaldības risinājuma nodrošināšana elektroniskajās ierīcēs ar ierobežotu telpu. Mazais SOT-23L-6 iepakojuma izmērs un zema atpūtas strāva – 500 mikroampēri – padara to piemērotu integrācijai portatīvajās elektronikas ierīcēs, rūpniecības iekārtās un citās jomās, kur svarīgi ir izmērs, enerģijas efektivitāte un termiskā pārvaldība.
Attiecībā uz saderību, PQ1K333M2ZP nav RoHS atbilstīgs produkts, kas nozīmē, ka tas satur svinu. Lietotājiem ir jāņem vērā šis faktors, izvēloties piemērotu jaudas pārvaldības risinājumu saviem projektiem.
PQ1K333M2ZP tiek izmantots plašā elektronisko sistēmu klāstā, tostarp portatīvajās ierīcēs, rūpniecības automatizācijā, telekomunikāciju iekārtās un patērētāju elektronikas jomā. Spēja nodrošināt stabilu 3,3V izeju no augstākas ieejas sprieguma padara to par piemērotu jaudas piegādi dažādiem digitālajiem un analogo komponentu risinājumiem.
Lai arī PQ1K333M2ZP ir konkrēts Sharp Microelectronics modelis, pieejami arī līdzvērtīgi vai alternatīvi lineārā sprieguma regulatoru IC no citiem ražotājiem, kas piedāvā līdzīgas darbības funkcijas un specifikācijas. Ieteicams rūpīgi izpētīt un salīdzināt alternatīvo risinājumu īpašības un veiktspēju, lai nodrošinātu piemērotāko izvēli jūsu konkrētajam dizainam.

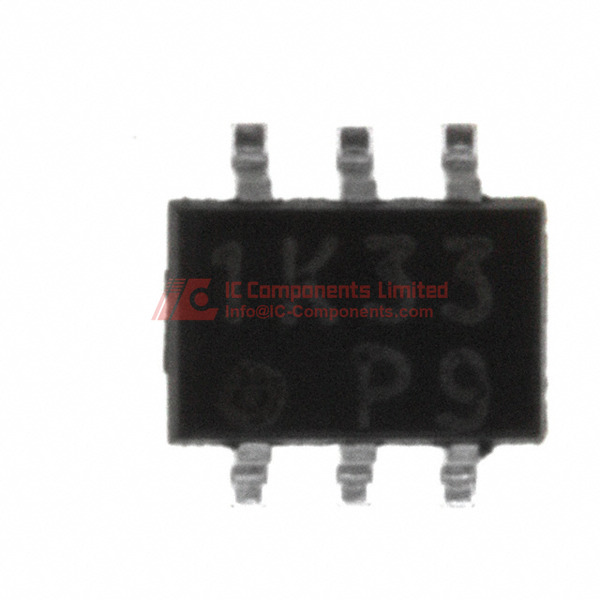

PQ1K333M2ZP (1)
PQ1K333M2ZP Galvenie tehniskie raksturlielumi
Ražotājs: Sharp Microelectronics. Daļa numurs: PQ1K333M2ZP. Kategorija: Ietilpniekritēriji (IC). Apakškategorija: PMIC - Sprieguma regulatori - lineāri. Darbības spriegums: 3.3V (izvadītais nemainīgais spriegums). Izvades strāva: 300mA. Darbības sprieguma diapazons līdz 9V. Zema izlaišanas sprieguma vērtība: 0.7V pie 300mA slodzes. Darbības režīms: pozitīvs izvades spriegums ar nemainīgu izvadīšanas tipu. Elektriskās īpašības: iemērošanas laikā stabils un efektīvs darbs ar jaudu, ieskaitot iekļauto Enable funkciju — labāka enerģijas pārvaldība.
PQ1K333M2ZP Iepakojuma izmērs
Iepakojuma veids: Griezts lente (CT). Materiāls: SOT-23L-6 iepakojums. Fiziskais izmērs: SOT-23-6. Elektriskās īpašības: Izvadītais spriegums - minimālais un fiksētais 3.3V. Izvadīšanas strāva: 300mA. Iepakojuma izmērs tiek veikts pēc standartiem, nodrošinot drošu un efektīvu montāžu uz PCB.
PQ1K333M2ZP Lietojums
Izstrādāts dažādām pielietojuma jomām, tostarp patēriņa elektronikai, datoru ierīcēm un enerģijas pārvaldības sistēmām, nodrošinot stabilu un efektīvu sprieguma regulēšanu.
PQ1K333M2ZP Īpašības
PQ1K333M2ZP lineārais sprieguma regulators darbojas ar pozitīvu izvades konfigurāciju un fiksētu izvadīšanas tipu. Atbalsta 300mA izvades strāvu un vērtību, ir ar 500A klusēšanas strāvu. Darbojas ar sprieguma diapazonu līdz 9V, kamēr ir zema izlaišanas sprieguma vērtība — 0.7V pie 300mA slodzes. Iekļauta vadības funkcija Enable, nodrošinot labāku enerģijas pārvaldību.

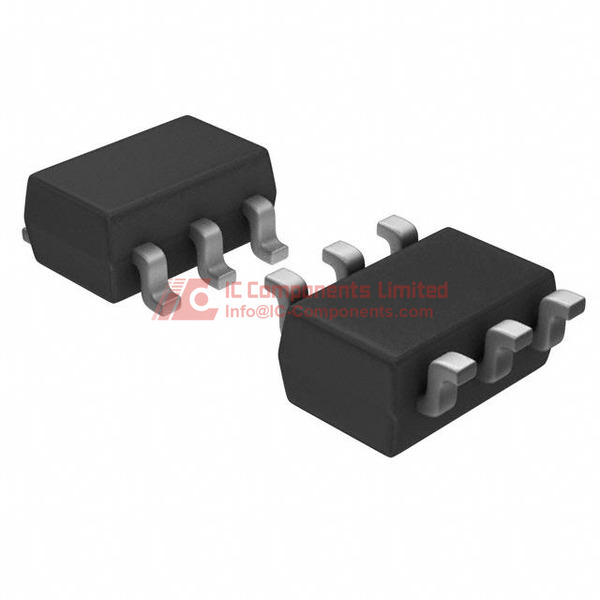

PQ1K333M2ZP (2)
PQ1K333M2ZP Kvalitātes un drošības funkcijas
Ražotājs ir aprīkojis regulatoru ar pārtraukuma strāvas un temperatūras aizsardzības funkcijām, nodrošinot uzticamu darbību dažādu stresu apstākļos un izvairoties no bojājumiem.
PQ1K333M2ZP Saderība
Montāžas veids ir virzu montāža (Surface Mount), nodrošinot savienojumu ar populārajām PCB tehnoloģijām un vienkāršu integrāciju.
PQ1K333M2ZP Bilžu lapas PDF
Lai iegūtu detalizētas specifikācijas un lietošanas norādījumus, lejupielādējiet mūsu autoritatīvu PDF datplati par PQ1K333M2ZP. Ieteicams to tieši saņemt no šīs lapas, lai iegūtu visprecīzāko un pilnīgāko informāciju.
Kvalitātes izplatītājs
IC-Components ir Sharp Microelectronics produktu augstākās klases izplatītājs. Mēs uzsveram komponentu, piemēram, PQ1K333M2ZP, uzticamību un kvalitāti. Lai saņemtu precīzas specifikācijas, detalizētu produktu informāciju un konkurētspējīgas cenas, apmeklējiet mūsu vietni un nodrošiniet saviem projektiem veiksmīgu īstenošanu ar mūsu ekspertu apkalpošanu.
