PC3SD21NTZDF ir augstas veiktspējas optoizolators, ko projektējusi Socle Technology Corporation, īpaši izstrādāts uzlabotai strāvas regulēšanai un pārvaldībai elektroniskajās sistēmās. Šis izturīgais integrētais script nodrošina izcilu elektroķīmisko izolāciju ar iespaidīgu 5000Vrms sprieguma izolācijas līmeni, padarot to ideāli piemērotu kritiskām drošības un aizsardzības vajadzībām, kur elektriskā separācija ir galvenīga.
Ar kompakto 6-DIP (Dual In-line Package) caurumiem uzstādāmo dizainu šis optoizolators nodrošina precīzu triak izvadi ar ievērojamiem veiktspējas rādītājiem. Tas efektīvi darbojas plašā temperatūras diapazonā no -30°C līdz +100°C, nodrošinot uzticamu darbību dažādās vides apstākļos. Ierīce atbalsta maksimālo DC taisnas strāvas līniju 50 mA un var pārvaldīt līdz 100 mA darba režīmā, padarot to piemērotu mērenu strāvas slēgšanas lietojumiem.
Galvenās tehniskās priekšrocības ietver mazāku priekšējās spriegumu – 1.2V, iebūvētas nulles pārbraukšanas (zero-crossing) shēmas un statisku dV/dt vērtību 1 kV/s. Optoizolators var bloķēt līdz 600V, kad tas ir izslēgts, un tam nepieciešama tikai 3 mA LED aktivizēšanas strāva, kas apliecina tā energoefektivitāti. Turklāt tas ir saskaņots ar CSA un UR drošības standartiem, garantējot atbilstību stingriem drošības kritērijiem.
Galvenie lietojuma jomas ir rūpnieciskās vadības sistēmas, elektroapgādes pārvaldības ķēdes, motoru vadība, telekomunikāciju iekārtas un drošības kritiskās elektroniskās iekārtas, kur elektriskā izolācija ir būtiska. Izstrādājuma RoHS atbilstība vēl vairāk uzlabo tā piemērotību mūsdienu elektroniskajai dizainam.
Šajā kategorijā līdzīgi vai aizvietoši modeļi var ietvert optoizolatorus no ražotājiem kā Vishay, Lite-On un Toshiba, piemēram, FOD3182, IL250 un TLP521, kuri piedāvā līdzīgas izolācijas un strāvas pārvaldības iespējas.
PC3SD21NTZDF Galvenie tehniskie raksturlielumi
Galvenās tehniskās īpašības ietver 6-DIP (0,300"; 7,62 mm) iepakojumu ar 5 līnijām un triaku izvades tipu, nodrošinot drošu un uzticamu darbību ar augstu izolācijas spriegumu 5000 Vrms starp ieeju un izeju, kā arī zema forward sprieguma (1.2 V) un maksimālo darba strāvu 50 mA.
PC3SD21NTZDF Iepakojuma izmērs

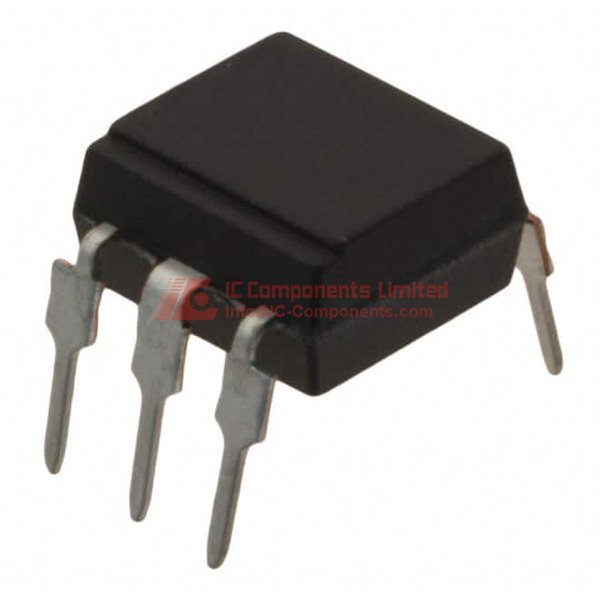

Šis modelis ir piegādāts 6-DIP (Divkāršs iezemētais iepakojums) formā ar platumu 0,300 collas (7,62 mm) un 5 līnijām. Standartizētais 6-DIP dizains nodrošina plašu saderību ar caurplūdes caurules montāžas metodēm, sniedzot drošas mehāniskas un elektriskas savienojuma iespējas. Rūpnīcas iekapsulējuma caurule nodrošina drošu transportu un glabāšanu. Galvenais materiāls ir veidots no termosabojīgas plastmasas, kas uzlabo siltumjostas spēju un elektrisko izolāciju, kā arī samazina siltuma uzkrāšanos ierīcē.
PC3SD21NTZDF Lietojums
PC3SD21NTZDF optoslietiņa ir ideāli piemērota augstvoltu strāvas izolācijas lietojumiem, piemēram, AC identifikācijas līnijas signāla slēgšanai, rūpniecības un patēriņa dimmera shēmām, cietvielu relejiem un starpības izolācijai loģikas ķēdēs. Tās izturīgā konstrukcija un izolācijas īpašības padara to piemērotu slodzes vadībai sadzīves tehnikā, apkures, ventilācijas un gaisa kondicionēšanas (HVAC) sistēmās, kā arī programmējamajās loģikas kontrolierēs (PLC), kur ir nepieciešama drošība un uzticama strāvas pārvaldība.
PC3SD21NTZDF Īpašības
Ar augstu izolācijas spriegumu līdz 5000 Vrms starp ieeju un izeju, PC3SD21NTZDF nodrošina lielisku aizsardzību pret elektriskiem pārrāvumiem un bojājumiem. Optoslietiņa ir aprīkota ar nulles pārtraukšanas detektora shēmu, kas nodrošina vienmērīgu slēgšanu un samazina elektrisko trokšņu szainīgumu, kas ir būtiski jutīgo shēmu traucējumu samazināšanai. Tās tipiskā priekšējā sprieguma vērtība ir 1,2V, un maksimālā priekšējā strāva ir 50 mA. Ierīces noturīgā strāva ir 3,5 mA, bet maksimālā RMS slēgšanas strāva – 100 mA, nodrošinot efektīvu triaku slēgšanu dažādiem slodzes profiliem. Statiskā dV/dt vērtība 1kV/μs nodrošina aizsardzību pret straujām sprieguma pārvērtībām. Vielas darba temperatūras diapazons no -30°C līdz 100°C garantē stabilu sniegumu dažādos darba apstākļos. Low trigger current (Ift) 3 mA ļauj darbināt ar zema patēriņa vadības signāliem.
PC3SD21NTZDF Kvalitātes un drošības funkcijas
Šis produkts atbilst RoHS prasībām, nodrošinot, ka tajā nav bīstamu vielu, un ir apstiprināts galvenajās drošības aģentūrās, tostarp CSA un UR. Fizikālā konstrukcija ir veidota, lai maksimāli nodrošinātu elektrisko drošību, ar nostiprintām izolācijas barjerām. Ražošanas procesā tiek piemērosta stingra kvalitātes kontrole, lai nodrošinātu konsekventu uzticamību un drošību bīstamās darba vidēs.
PC3SD21NTZDF Saderība
PC3SD21NTZDF ir tieši saderīgs ar standarta cauruma PCB loku, kas paredzēts 6-DIP iepakojumiem. Tā elektriskās īpašības un nulles pārtraukšanas shēma ļauj to lietot plašā mikroshēmu un loģikas ieejas sistēmu jaunās vai esošās struktūrās. Tas ir universāls produkts, kas var aizstāt PC3SD21 sēriju, nodrošinot vienkāršu uzstādīšanu un integrāciju inženieru izstrādājumos.
PC3SD21NTZDF Bilžu lapas PDF
Lai iegūtu detalizētu tehnisko dokumentāciju, piemērus un lietošanas vadlīnijas, mūsu mājaslapā ir pieejams visjaunākās un autoritatīvākās datnes par PC3SD21NTZDF. Iesakām datnes lejupielādēt tieši no šīs lapas, lai nodrošinātu, ka jums ir piekļuve jaunākajai un uzticamākajai informācijai.
